Резервуар вертикальный стальной РВС 500 МиР в Санкт-Петербурге

Обзор модели

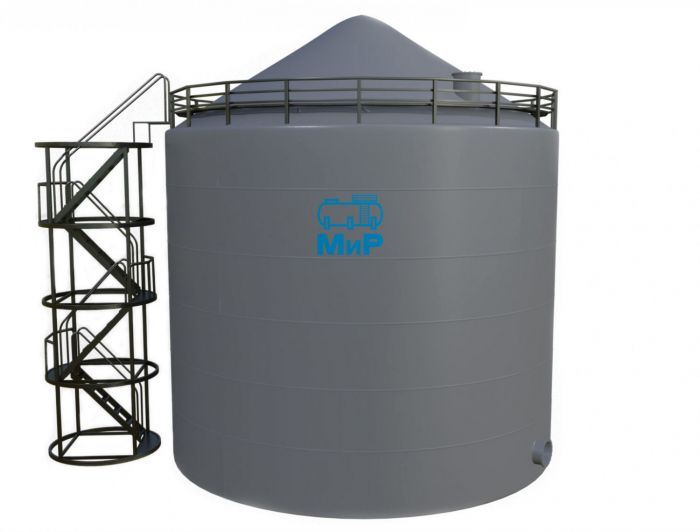

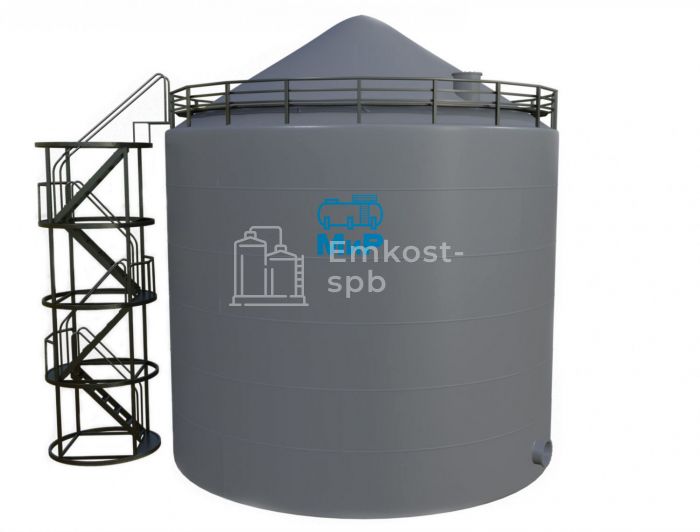

Резервуар вертикальный стальной РВС-500 — это наземная емкость цилиндрической формы объемом 500 м³, предназначенная для приема, хранения и выдачи различных жидкостей. Модель изготавливается из стали марок Ст3 и 09Г2С, рассчитана на рабочее давление до 0,07 МПа и комплектуется шахтной лестницей, ограждением и люками Ду500 и Ду800. Надежная конструкция с конусной крышей и усиленным днищем обеспечивает длительный срок службы в промышленных условиях.

Преимущества и конструктивные особенности

• Корпус из стали марок Ст3 / 09Г2С толщиной 4 мм: оптимальное сочетание прочности, пластичности и свариваемости для климатических условий России.
• Стенка из 6 поясов образует жесткий каркас и выдерживает снеговые и ветровые нагрузки; конусная крыша площадью 66 м² завершает конструкцию.
• Днище толщиной 4 мм и площадью 57,4 м² равномерно распределяет нагрузку на основание и устойчиво к износу.
• В комплект входят шахтная лестница, ограждение и площадка на крыше, люки Ду500 и Ду800, а также три патрубка Ду100 для подключения трубопроводов.
• Рабочее давление до 0,07 МПа; каждый сварной шов проходит гидроиспытания ОТК, при необходимости применяются методы вакуума, рентгена и ультразвука.
• Транспортировочное покрытие ГФ-021 защищает металл от коррозии на этапе монтажа; по запросу выполняется нанесение антикоррозионного защитного покрытия.
• Гарантия 12 месяцев; вместе с резервуаром передается полный пакет сопровождающих документов.

Сферы применения

• Нефтегазовая отрасль — хранение сырой нефти, бензина, дизельного топлива, мазута и других нефтепродуктов.
• Системы пожаротушения — создание запаса воды для тушения возгораний на промышленных и коммерческих объектах.
• Водоснабжение и водоотведение — накопление технической воды, пластовой воды и использование в технологических циклах.
• Сельское хозяйство — хранение жидких минеральных удобрений и мелиорантов.
• Пищевая промышленность — при соблюдении санитарно-гигиенических норм возможно хранение жидких пищевых продуктов.
• Химическая промышленность — размещение технических масел, эмульсий и неагрессивных химических жидкостей.

Сравнение модельного ряда

Советы по монтажу и эксплуатации

Чтобы резервуар РВС-500 работал десятилетиями, важно правильно подготовить основание и регулярно проверять состояние корпуса. Рекомендации ниже составлены с учетом особенностей монтажа крупногабаритных вертикальных емкостей.

• Соорудите железобетонный фундамент с гидроизоляцией: он должен выдерживать вес заполненного резервуара — более 500 тонн при плотности жидкости 1 кг/л.
• Проверяйте горизонтальность основания нивелиром: отклонение не должно превышать допустимые значения, указанные в проекте.
• При сборке корпуса применяйте краны грузоподъемностью не менее 25 тонн и строго соблюдайте очередность монтажа поясов.
• До первого заполнения проведите гидравлические испытания: наполните резервуар водой на 24 часа и убедитесь в отсутствии течей.
• Не заливайте жидкости с температурой выше 80 °C без предварительного расчета термических напряжений в сварных швах.
• При хранении воды зимой предусмотрите утепление корпуса или поддерживайте плюсовую температуру внутри резервуара.
• Раз в год осматривайте наружное и внутреннее покрытие, обновляйте грунтовочный слой в местах сколов и царапин.
• Не допускайте превышения рабочего давления выше 0,07 МПа, применяйте предохранительные клапаны при подключении к магистралям.
