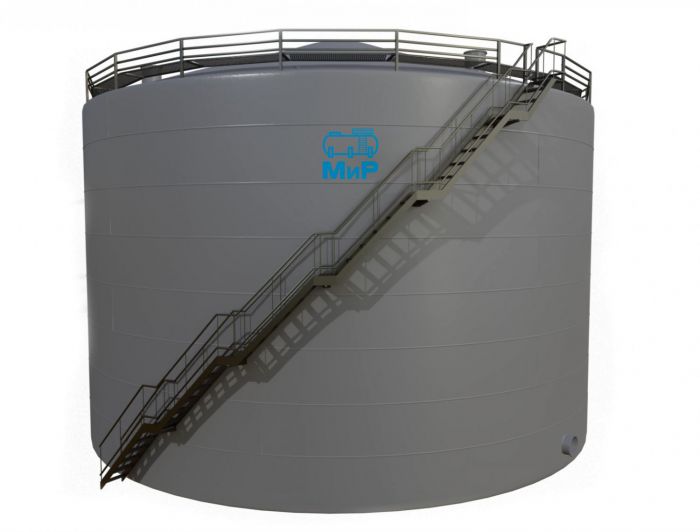

Резервуар вертикальный стальной РВС-5000м3 МиР в Санкт-Петербурге

Назначение и основные характеристики

РВС-5000 м3 — вертикальный стальной резервуар цилиндрической формы для приема, хранения и выдачи жидких сред. Модель изготавливается из стали марок Ст3 и 09Г2С, имеет объем 5000 м3, диаметр 22800 мм и высоту 12000 мм, что делает ее востребованной для резервуарных парков и крупных промышленных объектов.

Преимущества и конструктивные особенности

• Материал корпуса: сталь Ст3 и 09Г2С, обеспечивающая прочность и стойкость к низким температурам.
• Стенка: 8 поясов толщиной 8-8-8-6-6-6-5-5 мм, оптимально распределяющих нагрузку от гидростатического давления.
• Днище: толщина 6-8 мм, площадь 415 м2.
• Крыша: щитовая, толщиной 5 мм, площадью 425 м2, с ограждением и рабочей площадкой для обслуживания.
• Герметичность: рабочее давление до 0,07 МПа; сварные швы проходят гидроиспытания на объекте.
• Комплектация: люки Ду500 и Ду800, три патрубка Ду100, лестница винтового или шахтного типа.
• Защита: транспортировочный грунт ГФ-021; возможно нанесение антикоррозионного покрытия.

Сферы применения

• Нефть и нефтепродукты — хранение бензина, дизельного топлива, мазута и масел на нефтебазах и наливных терминалах.
• Водоснабжение — создание запасов технической и питьевой воды при соблюдении санитарно-гигиенических требований.
• Пожаротушение — противопожарные запасы воды для производственных объектов и логистических комплексов.
• Сельское хозяйство — хранение жидких минеральных удобрений и средств защиты растений.
• Химическая промышленность — накопление растворов и реагентов, не агрессивных к стали с защитным покрытием.
• Резервуарные парки — создание буферных и аварийных емкостей на магистральных трубопроводах и перевалочных пунктах.

Сравнение модельного ряда

Советы по монтажу и эксплуатации

Монтаж РВС-5000 м3 выполняется на подготовленное основание с использованием крановой техники и электродуговой сварки. После сборки необходимо провести контроль качества швов и гидравлические испытания до первого заполнения продуктом.

• Соорудите ровное бетонное основание, способное выдержать вес резервуара в 117 тонн и массу содержимого при заполнении.
• Перед монтажом проверьте комплектацию: листы днища, стенки и крыши, лестницу, ограждение, люки и крепежные элементы.
• Соединение листов выполняйте аттестованными сварщиками и при необходимости проверяйте швы вакуумным, ультразвуковым или рентгеновским методом.
• Проведите гидроиспытания: заполните емкость водой, выдержите не менее 24 часов и убедитесь в отсутствии течей.
• Не превышайте рабочее давление 0,07 МПа, а при опорожнении исключайте образование вакуума выше паспортного значения.
• В холодный период предусмотрите утепление стенки и крыши с учетом площадей 860 м2 и 431 м2 соответственно.
• Возобновляйте защитное покрытие при повреждении транспортировочного грунта ГФ-021 или антикоррозионной эмали.
• Регулярно осматривайте люки Ду500, Ду800, патрубки Ду100 и сварные соединения, удаляйте механические примеси со дна резервуара.
